필름난방의 시공순서와 방법

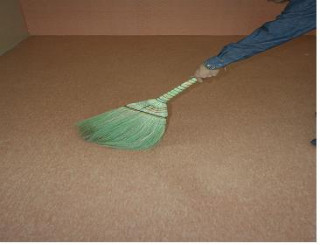

1, 바닥 청소 : 바닥의 이물질을 깨끗이 청소합니다.
특히 못,피스,작은 돌등 날카로운 것들을 확실하게 치웁니다.

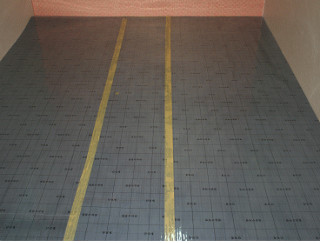

2, 단열재 재단 및 부착 : 바닥 전체에 단열재를 재단하여 부착 합니다.
단열재와 단열재 사이는 테이프로 고정 시킵니다.

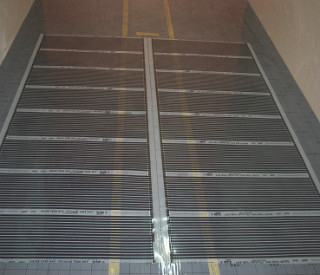

3, 필름 재단 및 부착 : 벽체에서 10cm이상 이격을 두고 재단 합니다.
반드시 재단선을 잘 살피고 재단 하십시오.
한장 재단 시 최대 길이: 50cm폭 필름--- 14m이하
1m폭 필름-----6m 이하

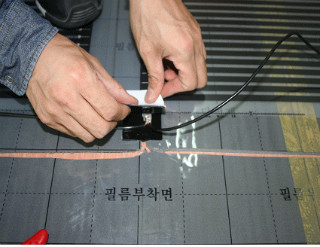

4, 필름에 단자를 고정시킵니다. 움직이지 않게 확실히 고정 시킵니다. (여러번 압착 요망.)

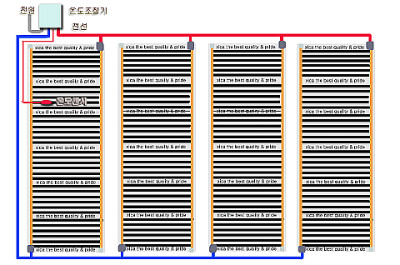

5, 단자에 전선을 연결시킵니다. 결선도에 따라 정확하게 연결합니다. 전선 허용전류에 맞춰 시공합니다.

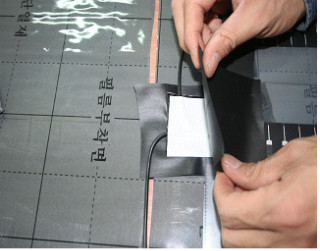

6, 부틸테이프 부착
부틸테이프는 절연 및 방수를 위해 사용되는 테이프 입니다.
단자의 아래와 위에 서로 마주보게 붙여서 확실하게 부착시킵니다.
단자가 없는 필름 절단부위에도
7, 절연테이프부착
부틸테이프의 변형을 막기 위해 한번더 절연해 줍니다.
장기적으로 볼때 부틸의 변형은 누전으로 이어질 수 있습니다.
필름의 반영구적인 수명을 유지하기 위한 단계입니다.
8, 센서부착
필름과 단열재사이 그리고 카본이 있는 곳에 붙여줍니다.
센서의 위치선정을 잘하여 평균 수치를 가질 수 있는 곳에 부착합니다.

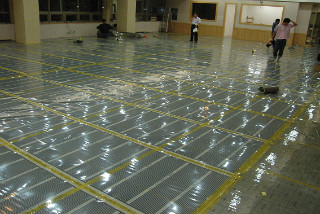

9, 필름과 단열재 부착
테이프로 전선 및 필름을 바닥에 확실히 부착합니다.
마감재 시공이나 필름 작업 후 움직이는 것을 방지하기 위한 작업입니다.
10, 발열테스트
작업이 완료되면 반드시 발열테스트를 합니다.
또한 전기용량이나 조절기의위치, 센서의위치등을 한번더 체크하며
마감재 작업자에게 작업시 주의사항을 안내 합니다.
11, 온도조절기 설치
온도 조절기는 필름난방의 용량에 맟춰서 지정된 장소에 설치합니다.
위치 선정은 반드시 사용자의 동의를 얻어서 해야 합니다.
가구의 배치나 변형등을 고려하지 않으면 이후 재시공의 번거로움이 있습니다.
[출처 : 작성자 김정하, http://blog.naver.com/kjh11006655 ]
필름 난방의 특징과 문제점 발생의 배경 난방기구 2008/10/02 06:38
필름 난방의 특징과 문제점 발생의 배경
필름난방의 주요 특징
1. 전기열선보다 30% 기름보일러보다 60% 이상 저렴
부분 난방이 가능하여 손님이 없는 시간이나 필요 없는 부분의 난방을 하지않으므로 또 한번 절감.
2. 새집 증후군, 전자파등 인체에 유해한 것이 없음
원적외선, 음이온 방사로 건강에 도움됨.
3. 시공이 간단하여 전문지식이나 기술이 없어도 가능
얇고 가벼워 운반이 쉽고 보관이 용이함. 매우 짧은 시간내 시공이 가능하여 공사비 절감.
4. 화기를 사용하지 않음으로 화재의 위험이 없음.
자재 및 시공의 정확성으로 누전 염려가 없음.
5. 매연 및 소음이 전혀 없고 숙면,항균,방습,방음 효과 까지 있음
원적외선 복사열 난방이라 천정까지 훈훈함.
6. 카본
필름 난방의 무제점 발생의 주요 원인
1,초기 자재 선정의 잘못
초창기 자재 목록을 보면 필름 난방에 대한 이해가 부족해서 절연 및 마감자재 문제를 등한시 함으로서, 습기로 인한 누전의 문제가 많이 발생 되었다.
2,시공 방법의 문제
누구나 할 수 있다보니, 전기문제에 대한 이해가 전혀 없는 사람들이 시공을 해서, 과부하, 전기요금, 절연처리 등의 문제가 발생됨.
3,필름제조사의 문제
제조가 쉽다는 이유로 많은 업체들이 제조업에 뛰어들고 있으며 정확한 지식없이 단순한 구조도를 보고 제작하는 경우발생. 습기문제나 과열, 미지근함, 스파크현상등이 발생된 경우 있음.
필름 난방이란? 난방기구 2008/10/02 06:32
필름 난방이란?

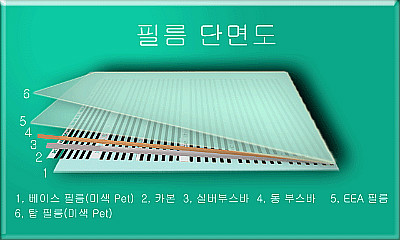

원적외선 필름난방는 얇은 필름에 탄소 발열체를 도포하고 각 발열체가 은으로 병렬 연결되어 있으며, 동박으로 전극을 만든 후 필름으로 라미네이팅 처리한 최첨단의 원적외선 면상 발열체입니다.
일반 히터와는 달리 필름 전체에서 고른 열이 발산되며, 원적외선 방사효과로 인하여 햇볕과도 같은 따뜻함을 느낄 수 있습니다. 필름의 종류는 평당 280W에서 2000W까지 다양하게 생산되므로 사용용도에 따라 와트수를 적절히 선택하면 한전의 계약전력을 줄일 수 있으며, 계약전력이 정해져 있는 경우는 계약전력의 범위 내에서 자유로이 평당 와트수를 결정하여 시공할 수 있습니다.
또한 원적외선 필름난방은 외장재가 PET소재이며, 공기와 접촉하지 않도록 특수 방수처리 되어 있으므로 거의 반영구적으로

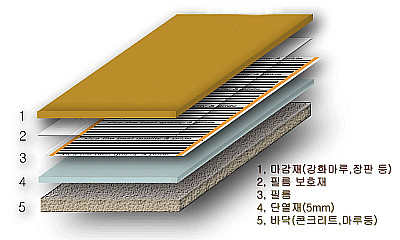

필름 난방 단면도
원적외선 필름 난방의 장점
1, 난방비 절감
기름보일러대비 60%이상의 절감효과
2, 안전한난방
전자파가 발생하지않으며 화재 및 일산화탄소의 발생이 없음.
3, 편리한 시공
바닥과 마감재 사이에 깔기만 하면 되므로 시공상 어떤 난방보다 간편함.
5, 웰빙난방
원적외선과 음이온으로인한 건강의 도움.
6, 공간난방
전기난방의 약점인 바닥은 따뜻하고 공기는 차가운 문제를 해결.
7, 쾌적한 난방
소음, 분진, 먼지발생이 없는 청정에너지를 사용하여 쾌적한 공간을 만들어드립니다.
